用于各種漿料的間斷式洗滌、農縮和漂白。運行可靠，控制靈活。洗鼓裝置可自由選擇固定或升降式。

ZPC系列漂洗機是制漿造紙行業設備之一，由螺旋漿式推進器和刮水式洗鼓組成。螺旋漿式推進器是漂漿池中漿料循環的動力源。刮水式洗鼓由電動機帶動旋轉通過洗鼓內腔的斜刮水板，而把洗鼓內腔的集水刮出，達到換洗漿料之目的。

   螺旋漿式推進器是由電動機通過三角膠帶的帶動螺旋葉片旋轉，從而使其漿料循環，推進效率更高，更合理的葉片曲率和推進角，使葉輪推進截面的漿料，其內部相互剪切力最小，從而使其推進效率高、能耗小。刮水式洗鼓是由玻璃鋼制成，其優點是重量輕，耐腐蝕，不吸水，空腔密封好，動力消耗低，刮水效率高，使用壽命長。洗鼓轉動是電動機、減速機、三角膠帶，減速機齒輪及大齒輪或鏈輪帶動旋轉。

   該產品結構先進，性能優良，運行可靠，拆裝靈活，漿料漂洗效率高。

二、主要技術性能

三、結構說明

    本產品是由螺旋式推進器和刮水式洗鼓及水泥漿池組成。

    螺旋式推進器是由(參圖一)葉輪1、錐型體2、框架3、主軸4、軸體5、皮帶輪6、支架7、軸承座8、填料9、注水管10、四氟乙稀軸套11、螺帽12、電動機13、皮帶輪14、導流環15等組成。

    葉輪1裝配在主軸4的一端，主軸以及滾動軸承安裝在軸承座8上，然后把皮帶輪6裝配在主軸的另一端。當葉輪轉動時，推動漿料在漿池內循環，使?jié){料濃度均勻。

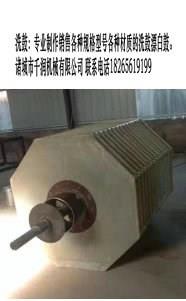

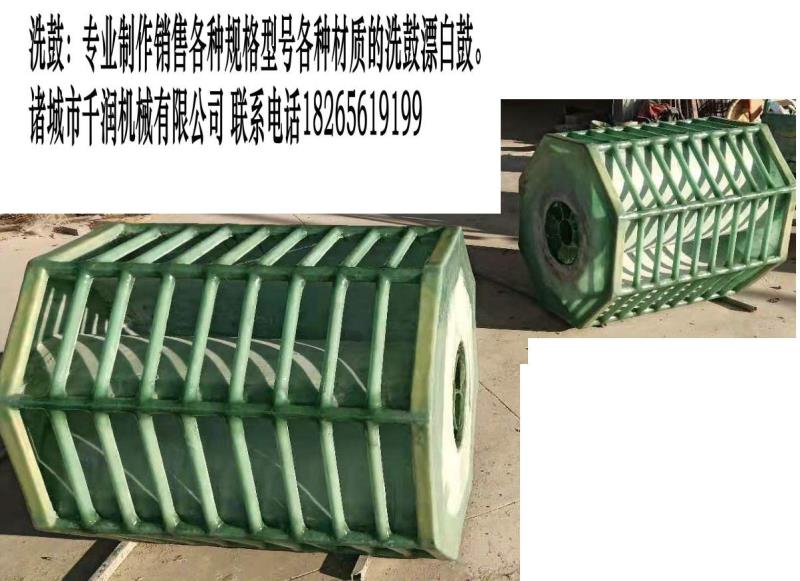

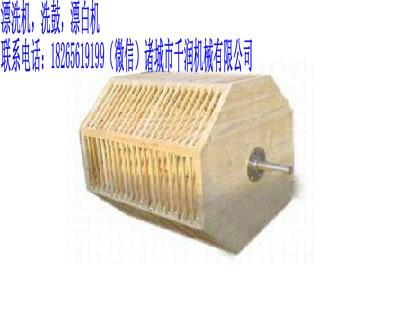

    洗鼓裝置(圖二)是由電動機(1)、減速機(2)、小齒輪(3)、大齒輪(4)、小三角帶輪(5)、三角膠帶(6)、大三角帶輪(7)、傳動底座(8)、刮水式洗鼓9等組成。刮水式洗鼓安裝于池蓋空腔中，當漂洗漿料埋于洗鼓后，電動機的旋轉通過三角膠帶(6)減速機(2)、小齒輪(3)和大齒輪(4)的嚙合傳遞帶動洗鼓(9)旋轉達到刮水之目的。

四、安裝說明

    本產品安裝前，應根據漿池結構圖及工藝流程籌建水泥漿池，本產品結構分左手機與右手機兩種，站在洗鼓出水端，順時針旋轉為右手機，逆時針旋轉為左手機。

    設備到貨開箱后，應根據貨物裝箱單清點貨物，檢查有無遺漏及運輸丟失，設備吊運要選擇合適位置起吊，要避免主軸因吊裝彎曲而影響設備質量。

    本設備應采用二次灌漿方式安裝，螺旋漿推進器的安裝，其軸線與漿池中心線一致且平行，其水平基準以大三角帶輪外經平面即可。誤差不大于隊2mm/m，皮帶輪6與皮帶輪14的軸向必須平行，兩輪側面成一直線，中心距離正確。導流環16依其主軸中心定位，然后二次灌漿。洗鼓安裝應待其池內壁清理完畢后，根據漿池結構圖的預留孔位置安裝定位，洗鼓的水平度不大于0.2mm/m即可。大小齒輪應正確嚙合，其軸線的平行度不大于0.1mm/m即可。定位后二次澆灌，待達到水泥養生期后二次找正旋緊螺栓。

五、使用說明

    試車前，清理池內雜物及傳動部位的障礙物，檢查轉動部位的潤滑情況及減速箱內潤滑油。完畢后用手轉動，大三角帶輪檢查是否轉動靈活。檢查電動機轉向是否正確，然后掛上三角帶，加水試車，檢查洗鼓刮水及漿池漏水情況，若洗鼓不刮水，可能轉向接反或洗鼓末埋在水中，檢查無誤放漿試車。

    運行過程中，漿池內應邊加水邊刮水，使其漿料換水洗滌，經常檢查轉動部位是否過熱，運行8－16小時后重新緊固螺母螺栓以防松動。

六  維護說明

1、本螺旋漿式推進器，嚴禁漿池內無水運轉，以防止推進器內軸承四氟乙稀軸套磨損。

2、漂漿池內充滿漿時，各部位均不得有漏漿現象，填料密封加填時，壓蓋不得歪斜。

3、各運轉部位應1－2周加油潤滑一次，洗鼓軸承每班加油潤滑一次，每年進行一次清洗和潤滑油更換。

4、在運行中，若推進器滾動軸承損壞，池內又有漿料，則將大皮帶輪6拆下，打開軸承盒上蓋，旋松軸承緊固套，將軸承盒8及軸承拉出．，即可更換修理。

七、易損件明細表

八、訂貨須知

1、本公司無償為您進行工藝布置及技術咨詢業務。

2、本公司經營原則是質量為本，用戶至上，并終身供應易損配件。

3、備用件請在訂貨時提出，便于按時供貨發運。

4、訂貨時請注明左右手機以免供貨有誤。

5、本公司熱誠歡迎各用戶多提寶貴意見，來廠參觀指導工作。

注：本公司擁有產品設計改進權，恕不另行通知。
