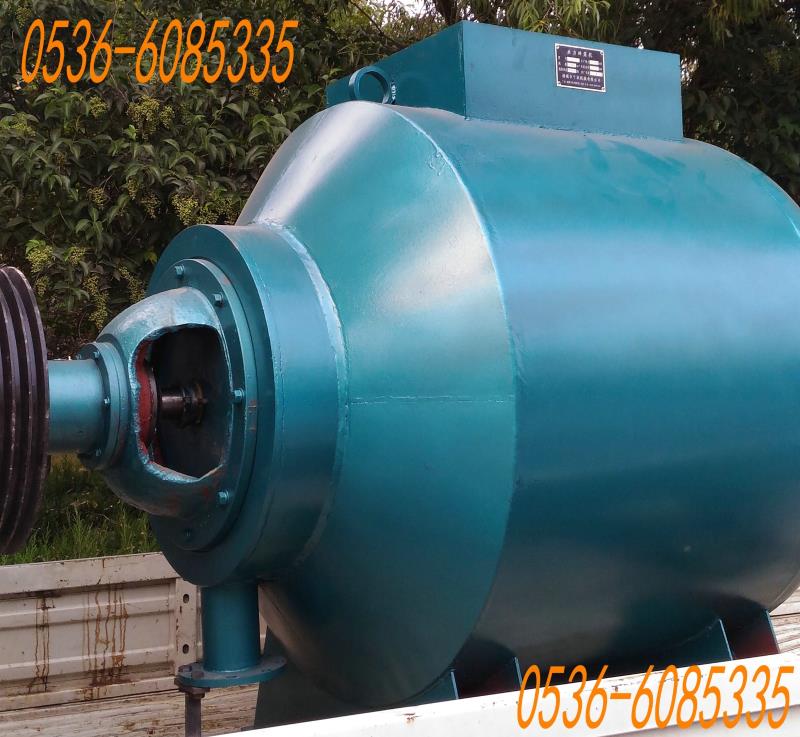

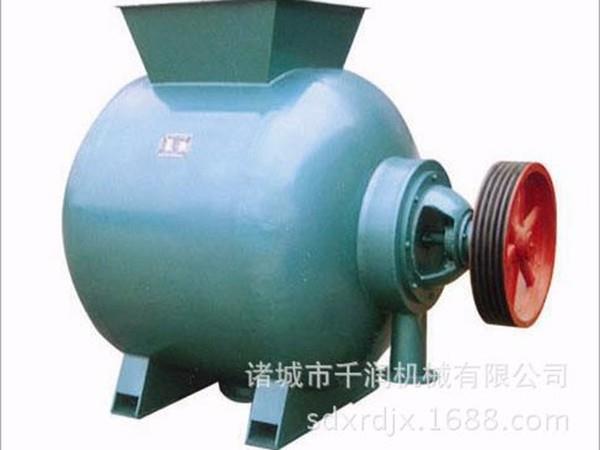

| 臥式水力碎漿機 |
|
一、用途和適用范圍
臥式低濃水力碎漿機是造紙工業用來碎解漿板、紙機損紙、商品廢紙及濕度紙的主要設備，適用于纖維的分離、漿料的凈化和粗選。
該設備具有碎解能力強，碎漿時間短、操作維修方便、對漿料只有離解作用而沒有切斷作用等優點。
二、主要技術特征
|
序 號 |
型號 名稱 |
ZDS0.5 |
ZDS1 |
ZDS2 |
ZDS3 |
ZDS5 |
ZDS8 |
ZDS10 |
ZDS15 |
ZDS20 |
ZDS25 |
|
l |
公稱容稱m3 |
0.5 |
1 |
2 |
3 |
5 |
8 |
10 |
15 |
20 |
25 |
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
生產能力T/D |
3-5 |
6-10 |
12-16 |
18-26 |
26-34 |
45-60 |
55-75 |
80-100 |
100-130 |
120-180 |
|
4 |
轉子直徑mm |
Φ360 |
Φ450 |
Φ500 |
Φ540 |
Φ700 |
Φ800 |
Φ900 |
Φ1050 |
Φ1200 |
Φ1450 |
|
5 |
轉子轉速r/min |
700 |
650 |
490 |
480 |
450 |
400 |
350 |
320 |
320 |
200 |
|
6 |
出漿管直徑mm |
Φ80 |
Φ100 |
Φ125 |
Φ150 |
Φ200 |
Φ200 |
Φ250 |
Φ250 |
Φ300 |
Φ350 |
|
7 |
進水管直徑mm |
Φ65 |
Φ50 |
Φ65 |
Φ65 |
Φ80 |
Φ80 |
Φ80 |
Φ80 |
Φ100 |
Φ100 |
|
8 |
碎漿濃度％ |
2.5-6 |
|||||||||
|
9 |
配用電機 |
7.5kw －4極 |
15kw －4極 |
22kw －4極 |
37kw －6極 |
45kw －6極 |
55kw －6極 |
75kw －6極 |
110kw －8極 |
135kw －8極 |
200kw -8 |
三、主要結構及工作原理
臥式水力碎漿機由槽體、傳動機構、轉子、篩板、電動機等部分組成。(如圖1)
轉子采用渦輪式轉子。它由轉盤和刀片組成。轉盤材質為鑄鋼，刀片材質為工具鋼T9。刀片用螺釘緊固在轉盤碎解葉片前方，磨損后可更換。轉子葉片的前緣立面有15°的前傾角，造成局部的強流而把漿液推涌向篩板；轉盤的錐面和上導面陡降的流線葉片與篩板之間形成局部負壓，避免篩孔堵塞。
轉子與篩板的間隙是影響整機性能、控制和決定出此運轉時必須控制在3~5mm之間，若篩板與轉子間隙磨損增大，應更換篩板，以保證合理間隙。
篩板材質一般為A3鋼板，特別需求的采用1Cr18Ni9Ti不銹鋼板，板厚8mm。篩孔規格有Φ5、Φ6、Φ8、Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22等，用戶可根據不同漿料和不同的工藝要求選用。
臥式低濃水力碎漿機主要是轉盤葉片的機械作用和轉子回轉時所引起的水力剪切作用。轉子回轉時，漿塊、紙料、水流沿著中心軸線吸入，從轉子外緣高速甩出，形成強烈的湍流循環，由于葉片對漿料的強烈打擊、撕扯和不同速度流層間所存在著的巨大磨擦，而使?jié){塊、紙料在液態中破碎、離解，未被碎解的紙片、纖維束又在轉子葉片與篩板之間得到進一步疏解，符合要求的良漿則通過一定規格的篩孔從碎漿機中流出。
